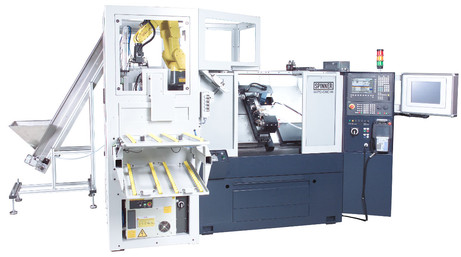

PD - 系列产品

　　亮点：

• µm-级高精度车削

• 替代磨削工艺，材料硬度> 60 HRC的工件

• 市场上精密的车削主轴，其圆度< 0.1µm

• 滑板的重复定位精度< 0.4 µm

• 公差极小，工艺安全

• 小批量刀具和样件制造

• 使用自动化设备进行大批量生产

• 所有的精密机床都具有结构紧凑的优点

• 通过标准化内置机械手在各种不同机型上或在各种特殊设计中对各种不同工件的加工提供众多自动化解决方案。

• 机床结构：

  • 经过淬硬和磨削的精密滑动导轨具有更高的减震和阻尼特性

    测量系统分辨率0.1 µm

    **进给主轴ETA-PLUS

    精密主轴轴承

  • 重要的工件尺寸

    工件直径

    1-120 mm
    工件长度

    1-100 mm

    工作范围

    X-轴

    400 mm
    Z-轴

    400 mm
    导轨系统

    准确度高的滑动导轨

    主轴

    主轴类型1

    5.000 1/min / 7,7 KW / 43 Nm
    主轴类型2

    8.000 1/min / 7,7 KW / 28 Nm
    工件的夹紧气缸

    气动设计
    **杆料入口宽度

    42 或 32 mm

    提供的选项

    线轨刀架

    标准
    刀塔

    可选项
    自驱式刀具

    可选项
    尾座

    可选项
    副主轴

    可选项
    Y-轴

    无法供货
    杆料进料匣

    可选项
    自动化

    机器手上料或集成上料系统

    一般性信息

    尺寸规格（长x宽x高）

    2700 x 1750 x 1750 mm
    重量

    约 2.100 kg
